EOS50D modaus

[Lauri Kangas]

On olemassa pieni mahdollisuus, että esimerkiksi 350D:n pohjan piirilevy on identtinen 50D:n kanssa. Mahtaisiko joku palstalainen uskaltaa kurkata? Luulisi että resun 350D:n löytäminen on helpompaa ja halvempaa.

Naapurissa olisi vainaa 350D. Kysytäänpä.

[pnuu]

Naapurissa olisi vainaa 350D. Kysytäänpä.

Joo, täällä on moinen. Löytäisi vaan ruuvimeisselit että saisi kameran taas osiksi..

[Timpe]

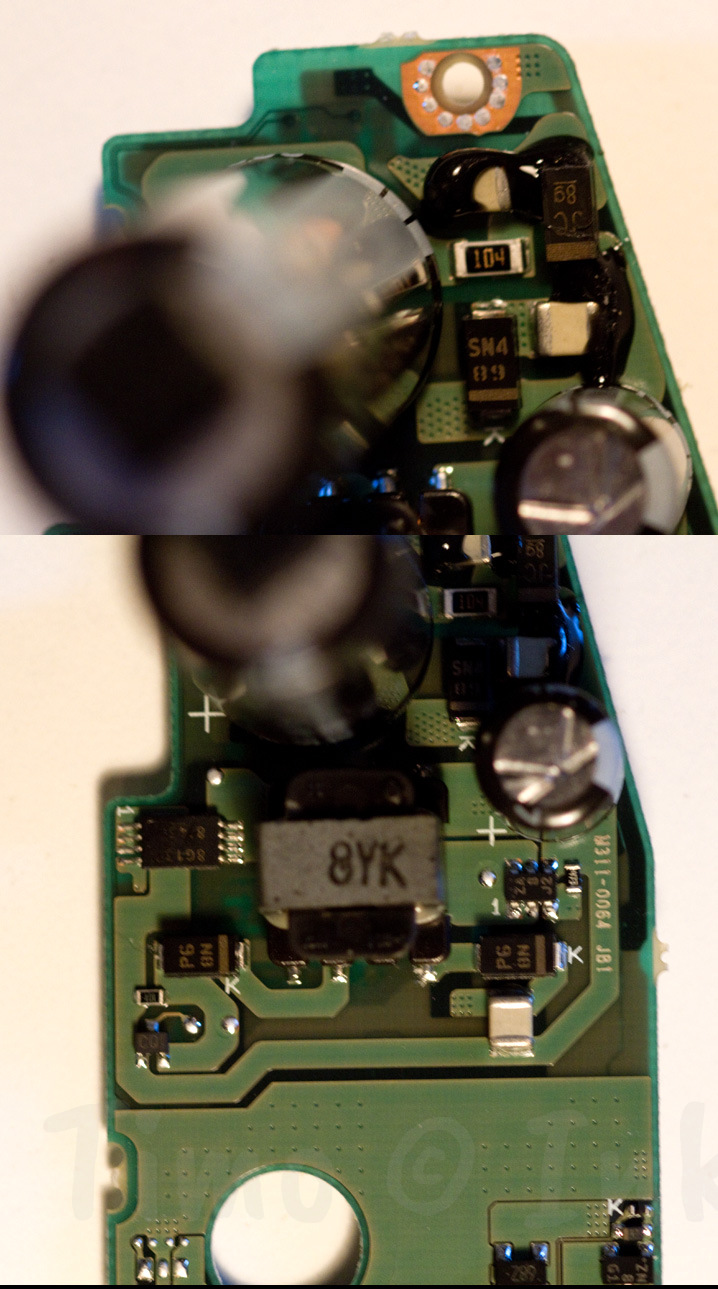

Pnuu, tarkistatko samalla tuon mustan mömmön määrän ja sijainnin salamakondensaattorin jalkojen juuressa (piirilevyn piilopinnalla). Tässä kuvassa sen sijainti on "hiukan" epämääräinen ollakseen pelkästään käytössä suuren "kannu-elkon" tuennassa (ikään kuin tuo oikeanpuoleinen elko olisi vuotaa roiskauttanut alleen piirilevylle). (Ai niin, ja varo sen konkan purkausta! )

[pnuu]

Noniin, nyt on 350D hyvinkin pieninä osina. Valitettavasti 350D:ssä ei ole samanlaista pohjapiirilevyä. Tuo LV8013 on patterikotelossa kiinniolevassa pienemmässä piirilevyssä. Salaman kondensaattori taas toisessa päässä kameraa myöskin pystyssä olevassa piirilevyssä. Tässä ei ole käytetty silikonia. Ei tainnut tästä raatelusta siis olla iloa ongelmasi kanssa :-/

[Timpe]

Kiitos kuitenkin yrityksestä, Panu
Kysyin tänään tuon LV8013:n saatavuustilanteesta ostajaltamme, joka ostaa työpaikalleni elektroniikkaa eri tukkuliikkeistä Suomesta ja Euroopasta. Hänen arvionsa ko. komponentin saatavuudesta oli "heikko" eli tuollaisen saisi tilattua jostakin kaukoidästä (Hong Kong, Taiwan etc.) hintaan, joka on täysin kannattamatonta pieninä erinä. Lähetin myös yhteydenottopyynnön Jas Tekniiikkaan huoltohinnaston tai karkean huoltoarvion saamiseksi (nykyvikatiedoilla). Saa nähdä tuleeko vastausta, kun huollon intresseissä on saada työtä taloon sisään ja oma huollolle asettamani hintaraja tökkää vastaan.

[pnuu]

Eipä mitään :-)

Nyt kun tarkemmin katson, niin tuossa 350D:ssä on LV8013 4KA1, kun 50D:ssä alarivillä lukee 8JCT. Eli ei liene täysin yhteensopiva kuvanvakaajaohjaussiru tuo. IS:äähän ei toki meitin hommissa tarvitse, mutta voisi tuon vaihtaminen aiheuttaa jonkinlaisen virhetilanteen. Mutta jos haluat harjoitella pintaliitospalikoiden kolvailua ja testata auttaisiko, voin pistää tuon relevantin piirilevyn postiin.

[Timpe]

Arvelisin, että nuo loppunumerot merkitsevät IC-piirin valmistusvuotta (8 = 2008 ja 4=2004), kirjaimet ovat kenties valmistuserän, tehtaan yms. seikan lisätietoja, joilla ei ole niin tarkkaa väliä. Töistä löytyisivät kyllä välineet/työkalut pintaliitospiirien asialliseen vaihtamiseen, mutta tuo olisi lähinnä neulan etsimistä heinäsuovasta tässä tilanteessa. Yhtä hyvin tuosta ovat voineet paukkua optot tai pienet kolmijalkaiset diodit, fetit, etc. puolijohteet, joita on tuolla levyllä näiden liittimien lähellä yllin kyllin. (Lisäksi noita LV8013 piirejä on muistaakseni yhteensä neljä kappaletta (kaksi levyn alapinnalla) ja Murphyn lain mukaan tulee vaihdettua juuri se väärä niistä neljästä mahdollisesta ) Mieluiten tsekkaisin toiminnan koko pohjakorttia vaihtamalla, jotta vika paikallistuisi varmuudella juuri sinne.

[Timpe]

... Lähetin myös yhteydenottopyynnön Jas Tekniiikkaan huoltohinnaston tai karkean huoltoarvion saamiseksi (nykyvikatiedoilla).

Vastaus tuli heti aamusta ja oli tällainen:
"Hei,
Kuvailemasi tapahtuma on saattanut rikkoa useamman virtapiirikortin, joten korjauskustannukset sattavat todellakin nousta aika kalliiksi.
Tuntihintamme on 90€/h ja uskoisin tuon selvittämiseen menevän helposti parikin tuntia tai enemmän.
Tuollainen +250 euroa töistä ja osat päälle ei juurikaan houkuta korjauttamaan runkoa huollossa, joten 50D jää toistaiseksi pölyttymään hyllyyn ja odottamaan mahdollisen varaosarungon löytymistä (palaan myöhemmin asiaan, jos jotain uutta ilmenee). Vinkatkaa allekirjoittaneelle, jos noita käypäisiä EOS50D (40D?) varaosia liikkuu jossakin, muutoin R.I.P.

[Timpe]

Lisätäänpä linkki tännekin, kun tuli viriteltyä aiheeseen liittyvä ketju Digicamera.netin puolelle:
http://www.digicamera.net/keskus/viewtopic.php?t=12681448

Tuolta tuli myös erittäin hyödyllinen jatkolinkki eli Canon EOS 40D:n huolto-ohjekirja "verkkopainoksena":
http://issuu.com/anhtran/docs/canon-eos-40d-service-manual-repair-guide
Tuolta löytyivät kaikki tarvittavat purkukuvat, varaosanumerot yms. EOS 40D:lle ja noita soveltaen tämäkin ketju olisi saanut hiukan erilaisen kulun. Lukekaa, kun tuo on vielä tarjolla verkossa

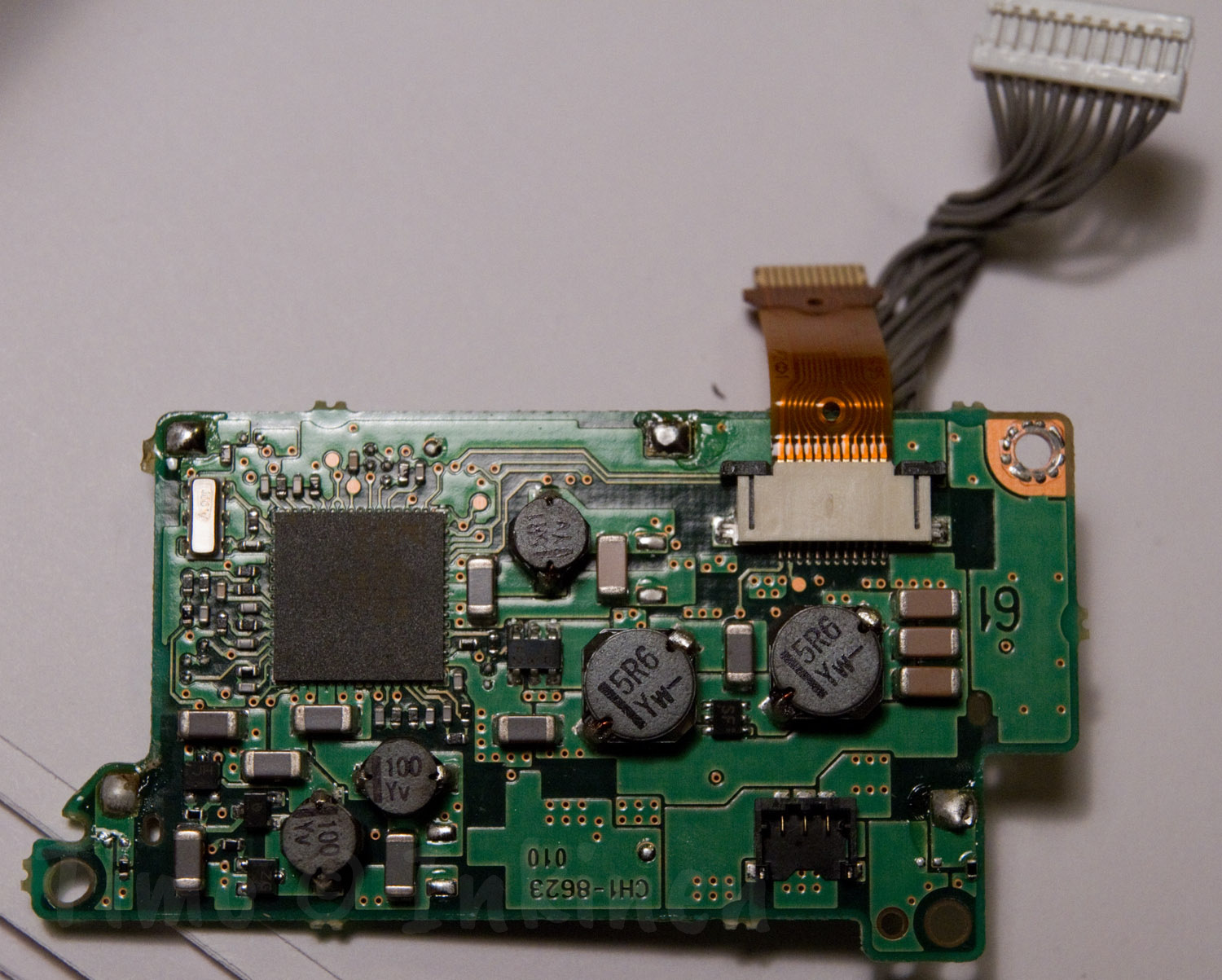

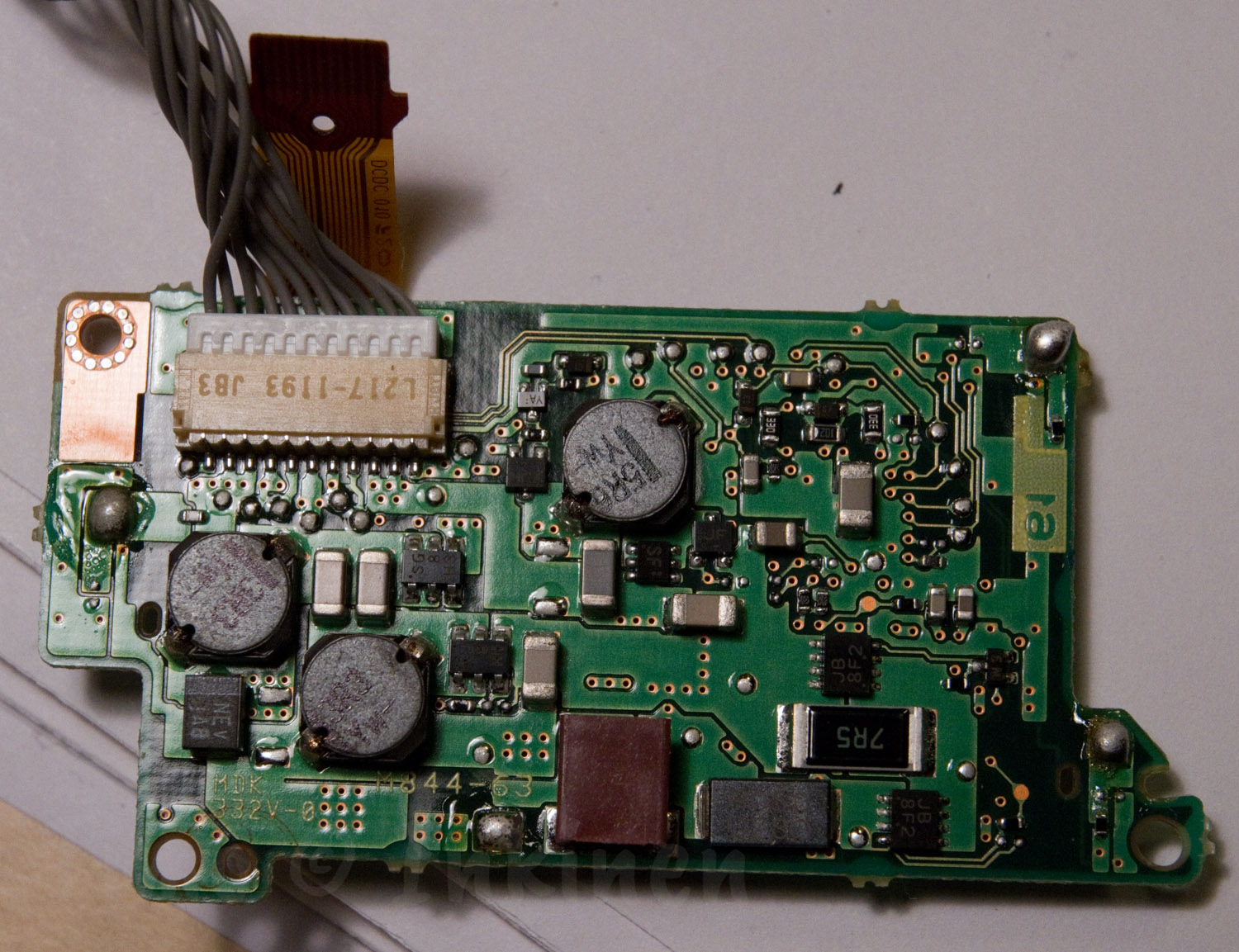

Työpöytä on nyt taas oheisen kuvan mallisessa kunnossa ja nyt mietitään lähdenkö tilaamaan Convenalta varaosapiirilevyjä tähän kamerarunkoon. Tässä alla on kuitenkin mallikuvat tuosta EOS 50D:n "pcb assy dc/dc" kortista, joka saattaisi olla vialla.

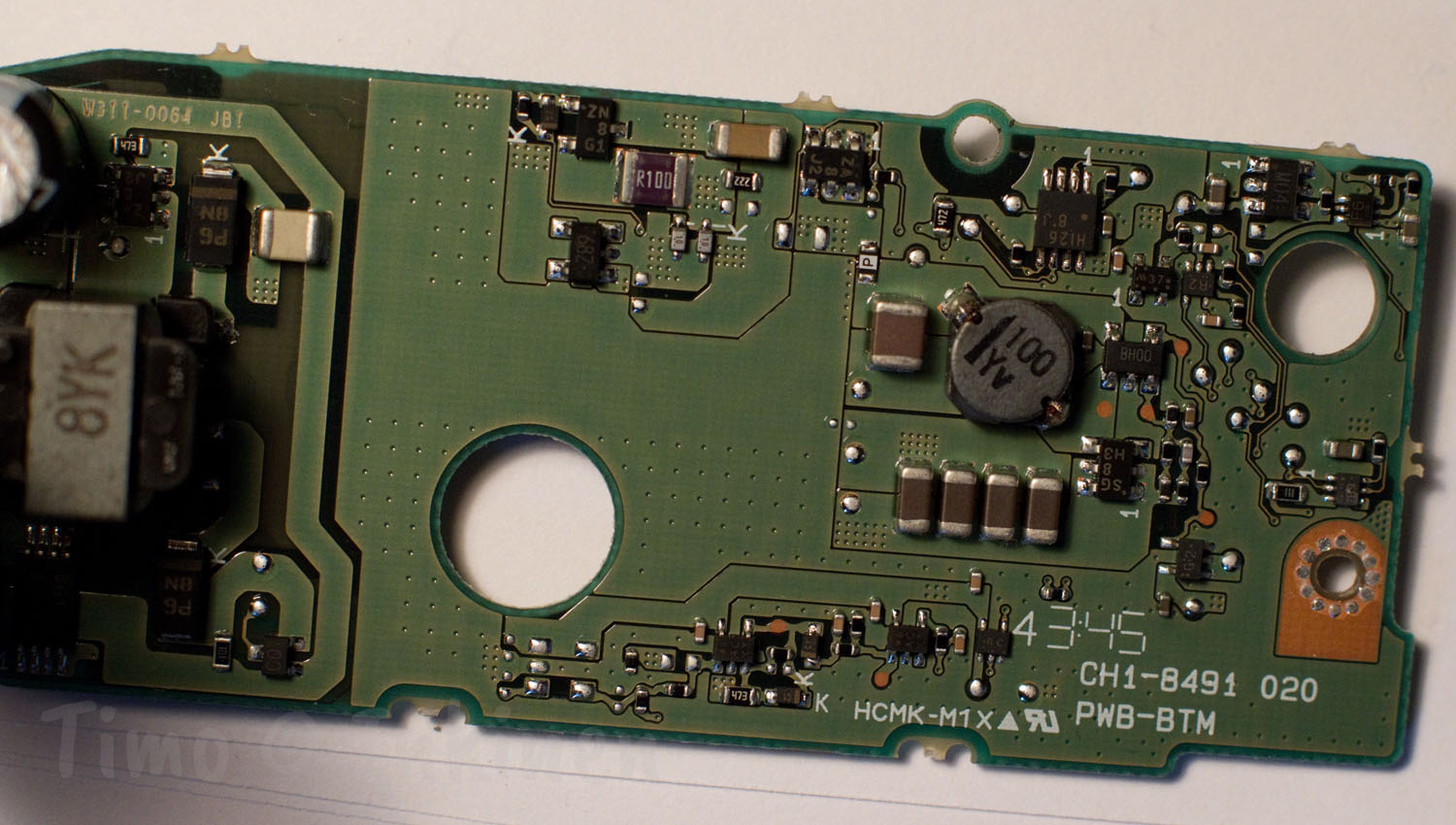

Ja sitten vielä se bottom-kortti toiselta puolen, kun sitä en ole vielä esitellyt:



Virtuaalisia ropoja saa laittaa likoon sille, mistä kortista se vika löytyy (vai jääkö kokonaan löytymättä?).
Ja laitetaan vielä foorumilaisille näkyviin se luvattu työpöytäkuva...

[Nurinniska Observatory]

Paljonkohan nuo kortit mahtavat maksaa?

Nyt kun kaivoit esiin tuon dc/dc -kortin, laittaisin likoon virtuaaliropojen lisäksi pinkan virtuaaliseteleitä että vika on siinä. En enää usko että vika liittyy pohjalevyyn...

[Una]

Oisko tuosta mitään apua osan sopivuuden määrittämisessä? Minun silmään näyttäisi olevan täsmälleen sama osa.
http://global.ebay.com/CANON_EOS_50D_50_D_DCDC_CONVERTER_NEW_REPAIR_PART/390224630904/item

[Timpe]

Paljonkohan nuo kortit mahtavat maksaa?

Tilasin tarvittavat kortit Convenalta (kummatkin, niin ei tarvitse kaivata sen puuttuvan levyn perään Mr Murphyn tapauksessa).
Osakoodit ja tilaushinnat ovat tässä: (tuossa on mukana myös muutamia ruuvisarjoja, kun tuota runkoa on tullut availtua jo turhan monta kertaa ja osa ruuvikannoista on nylppääntynyt)

Item No.   First name and surname   Unit Price   Quantity   Total
---------------------------------------------------------------------------------------------------------------------
PO 16    Posti Finland Postipaketti 16    1    EUR13.00 [EUR 15.99 ]
10099983    PCB Assy Bottom    1    EUR66.07 [EUR 81.27 ]
10115313    PCB ASSY, DC/DC    1    EUR46.81 [EUR 57.57 ]
10092060    Screw, Cross-Recess, Ph    1    EUR2.23 [EUR 2.75 ]
10092061    Screw, Cross-Recess, Ph    1    EUR2.23 [EUR 2.74 ]
10047826    Screw M17X5.5       1    EUR2.24 [EUR 2.75 ]
10060678    Screw Cross - Recess PH    1    EUR2.24 [EUR 2.76 ]
---------------------------------------------------------------------------------------------------------------------
Amount EUR 134.82
Amount (incl. Vat ): EUR 165.83

Oisko tuosta mitään apua osan sopivuuden määrittämisessä? Minun silmään näyttäisi olevan täsmälleen sama osa.

Sama osa on tuollakin, mutta laskin että jenkeistä postikulut, tullit ja verot maksaen osat tulevat liki samoihin hintoihin kuin tuolta Convenalta tilaten (allekirjoittaneella ei ole niin hyvää tuuria, etteikö tuo kokonaistilaus joutuisi tullin haaviin). Convenan paketissa on lisäksi mukana vielä julkisivu-ruuvien sarjat, joten toivotaan että tuo tulee kuntoon näillä osilla (Odotteluaikaa luvattiin 16-18 päivää.)

Ai niin, kävin tuolla myyjän sivulla toteamassa, että eivät näytä myyvän sopivia osia ainakaan julkisesti. Tosin sanoen asiakkaan tulee tietää tarkka valmistajan osanumero, jotta noista huolloista saa tilattua yhtään mitään. Muutoin tulee ilmoitus, että emme tee huoltotoimintaa ja pyyntö kääntyä virallisen huoltoliikkeen puoleen. Sama pätee Convenaankin

[Timpe]

Osat tulivat tänään ja näiden asennuksen + rungon kokoonpanon jälkeen 50D on edelleenkin kuollut! (Kokosin ja testasin kahteen kertaan...)
Kuoppaan siis tämän projektin kannattamattomana ja hyvin kalliiksi tulleena kokeiluna jonnekin syvälle, minne valo ei paista. Nyt ei ole enää halua jatkaa tätä tuskailua tämän rungon kanssa, joten jos joku haluaa jatkaa tästä, niin ottakoon yhteyttä yksityisviestillä. Keskityn jatkossa siihen, minkä osaan eli kuvaamaan modaamattomalla Seiskalla tähtikuvia "modaamattomalle kameralle mahdottomista kohteista"...   kele!

[Lauri Kangas]

Mälsä keissi kertakaikkiaan.  Pahoittelen osuuttani yllytykseen ja toivotan tervetulleeksi CCD-häviäjien kerhoon parin vuoden sisällä.

[Timpe]

Joopa joo, onhan noita CCD-kameroita tullut katseltua, mutta kun kelvollisen pikselimäärän sisältävät ovat turkasen kallliita. (Olen epätoivoisena jopa tsekkaillut tuon Darkside-Jyrkin myyntipalstalla tyrkyttämän SBIG värikameran speksejäkin, mutta nyt ei rahatilanne anna myöten, eikä hankinta-ajatus muutenkaan ole vielä niin pitkällä että tekisin tuollaisella mitään järkevää.)
