Feather Touch fokkarin kiinnitys Santelin Maksutoviin

[Timpe]

Täällä on menossa parasta aikaa neuvottelu Feather Touch fokkarin (link) sovittamisesta Santelin Maksutovin perään. Starlight Instrumentsin Wayne ehdottelee, että voisin teettää itse tarvittavan soviterenkaan tuohon väliin, mutta hekin voivat tehdä sen lisähintaan kun annan mitat.
Otin Santelista kuvia tänne ja liitän näistä pari tänne näkyviin:



Tuollainen löytyy Santelin perästä, mutten ole vielä katsonut saako tuon kauluksen kierteillä irti putkesta vai pitääkö adapteri tehdä tuohon kaulukseen sopivaksi. Onko tällaisen fokkarin sovituksesta kenelläkään tietoa eli purkautuuko tuollainen venäläisputken kiinnityskaulus suosiolla uuden fokkarin kiinnitystä varten? Tällöin putkesta löytyisi kierrekiinnitys, johon uusi fokkari tulisi kiinni.

Nykyinen fokkari näyttää tältä sisältä päin:



Kustomoidun adapterin työstöhinta olisi noin $245.00 USD, jos Santelista ei löydy vakiokierrettä 2-24TPI kierrettä, jota useimmat Cassegrainit kuulemma käyttävät.
Tällainen vakioadapteri löytyisi SI:lta suoraan hyllystä alta satasen hintaan (link).
Yritän illalla purkaa Santelia lisää, mutta jos joku tietäisi tästä sovituksesta, niin olisin kiitollinen avusta...

[Timpe]

Lisäsin vielä pari lähikuvaa tuosta kiinnityskauluksesta.





Tämä tarkenninlaitteen kiinnitykseen varattu kaulus on todella tiukasti kiinni putkessa, enkä saa tuota liikkumaan pihdeilläkään. Osaako joku minua fiksumpi päätellä näistä kuvista, millainen rakenne Santelilla on tässä kohtaa eli voiko tuon kiinnityskauluksen irroittaa putken takaapäin (irroittamatta pääpeiliä pitimineen)?

Oma logiikkani ei nyt sano, mitä tuolla tarkennusputken sisäpuolella olevalla kiristysrenkaalla tässä rakenteessa tehdään ts. mitä osaa se kiristää paikalleen. Jos arvata pitäisi, niin se kiristää putken sisässä olevan putken (mikä nimi tällä on?) pääpeiliä vasten tjsp.

Vanha fokkari taitaa lähteä Starlight Instrumentsille, jollei tästä rakenteesta löydy kierreliitosta, mihin tuon uuden FT-fokkarin voisi sovittaa.

[Timpe]

Päivitystä tähän tilanteeseen ahkeran sähköpostiliikenteen (10+11) jälkeen... (tämän kokemuksen perusteella Starlight Instrumentsin asiakaspalvelu toimii hyvin aktiivisesti).
Vanhaa fokkaria ei näillä näkymin tarvitse lähettää Starlight Instrumentsille, sillä mittasin vanhan fokkarin ja Santelin kiinnityskauluksen mitat custom-adapterin tekoa varten (kuvat foorumilla tässä alla). Neuvottelujen perusteella ainoa Santeliin mitoiltaan sopiva Feather Touch fokkari olisi FTF2015BCR malli, jota ajattelin itsekin. Tästäkin joutuu koneistamaan fokkarin putkea lyhyemmäksi, koska Santelin suunnittelun mukaan tuolla valoputkessa tulee 13mm jälkeen este vastaan ja fokkarin putki ei voi työntyä sinne sisälle tämän enempää (FT:n "Racked In Draw Tube Below Mounting Face = 1.52"/38.56mm on tämä mitta, josta homma hirtti kiinni).

Santeliin koneistettavalla kiinnitysadapterilla saadaan sitten fokkarin etäisyys oikeaksi, jotta sen tarkennusalue sattuu keskelle putken fokusta (ts. kaikki okulaarini tarkentuvat äärettömään 2" kulmapeilillä). Normaalissa SCT:ssä tarkennus tehdään pääpeilillä ja sekundäärinen tarkennuslaite (esim. Crayford) voi olla alueeltaan "vajaa", mutta Santel Makissa pääpeili on kiinteä ja siksi tarkennuslaitteen tulee olla suunniteltu juuri oikean mittaiseksi kulloisenkin putken tarpeita ajatellen. Käytännössä tällaisessa tarkentimen vaihdossa kloonataan pitkälti alkuperäistarkenninta noiden mittojen suhteen. Jollei muuta, niin tässä muutoksessa tuon alkuperäisputken rahallinen arvo tuplautui, kun nuo yllä mainitut työstöt eivät tulleet ihan halvoiksi

[Timpe]

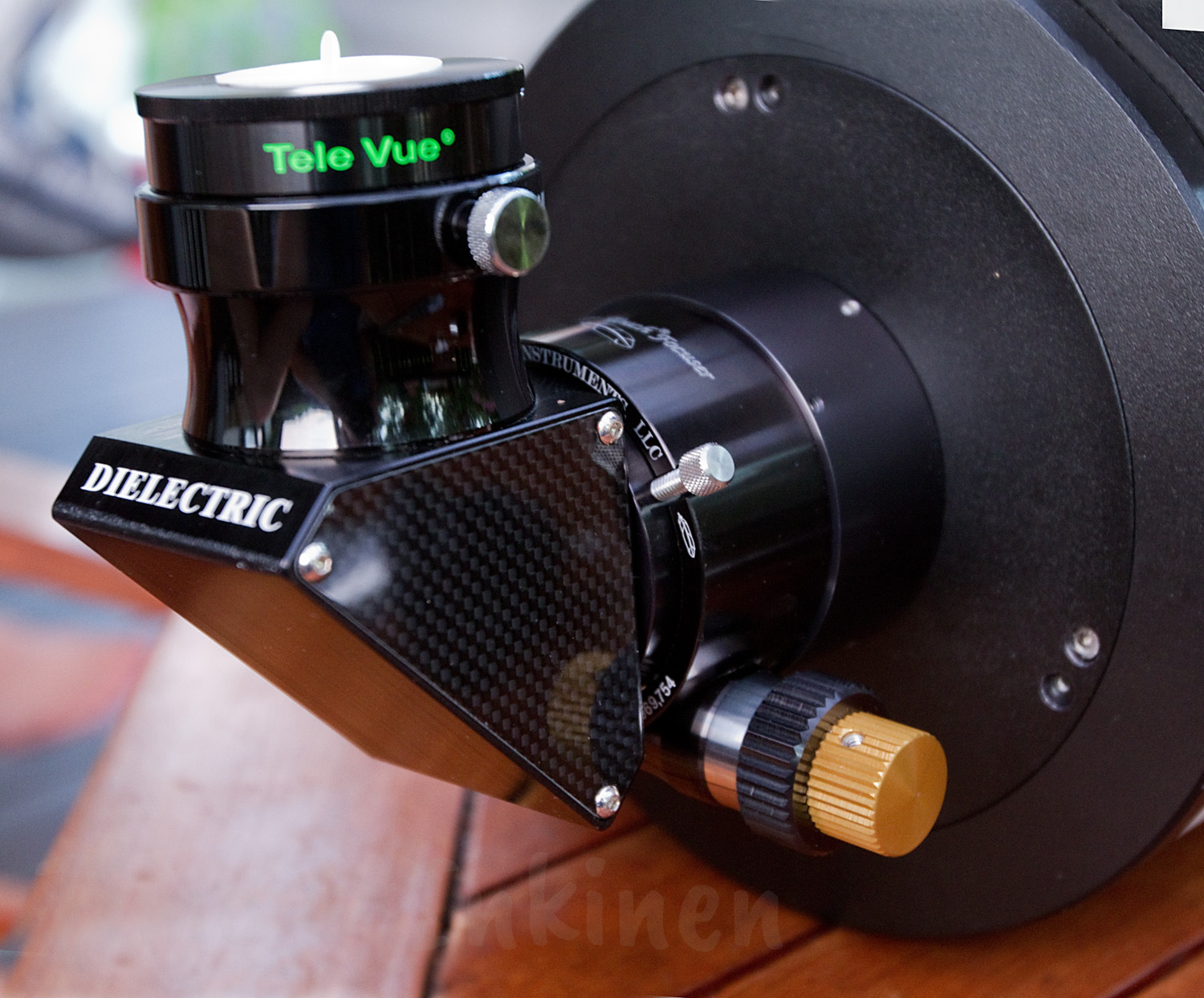

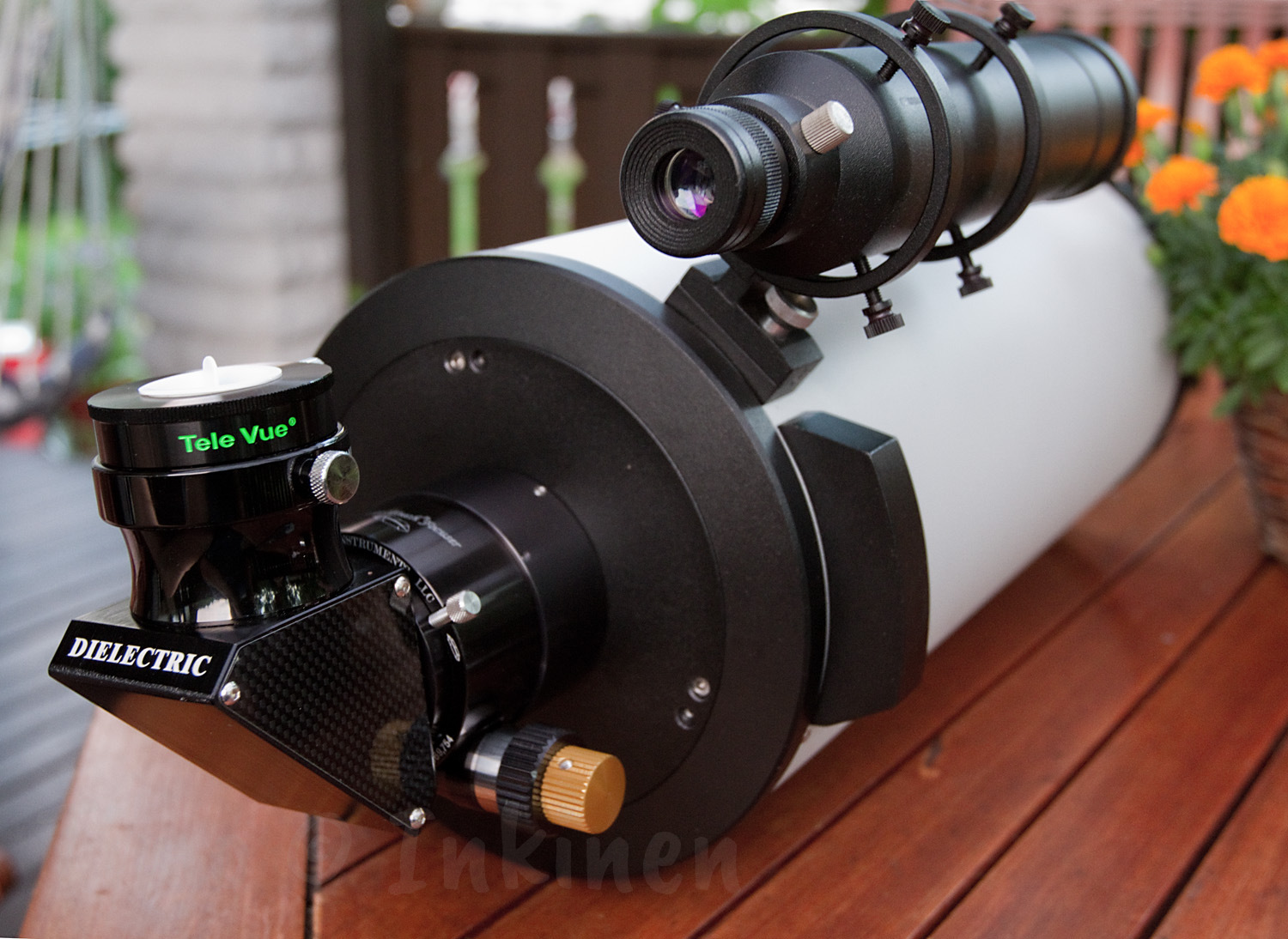

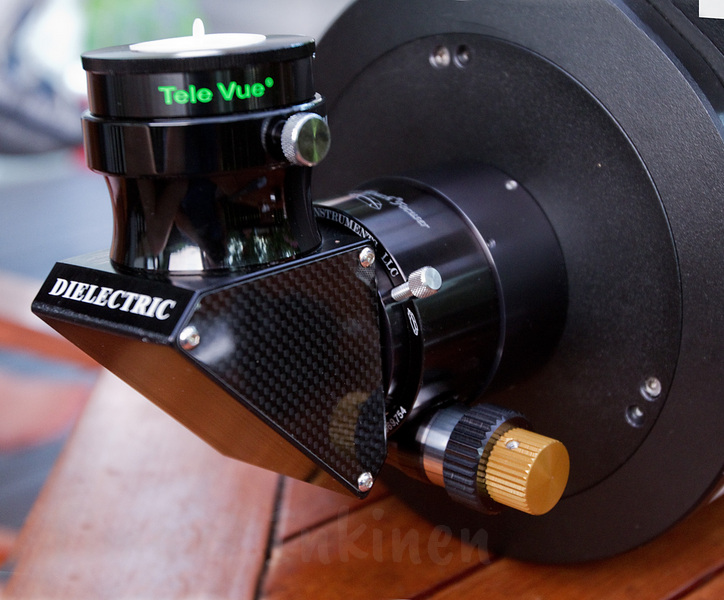

Tämäkin sivuprojekti valmistui, joten pari kuvaa on paikallaan...





Kestää myös CCD-kameran painon notkumatta ja on hyvä tarkentaa/lukita paikalleen

[DarkSide]

Kestää myös CCD-kameran painon notkumatta ja on hyvä tarkentaa/lukita paikalleen

Tämän allekirjoitan kokemuksella n.4 kg kameralla. Laatufokkari tosiaan.
